제품 설명
원형 알루미늄 도체는 드로잉 및 비틀림을 통해 고순도 알루미늄(일반적으로 99.5%순도)으로 만들어진 원형 단면 도체입니다. 그것의 경량,저가 및 쉬운 가공 특성으로,고전압에 낮 전압에 머리 위 송전을 위한 지휘자의 기본적인 유형이 되고 전력망 건축과 분배 체계에서 널리 이용됩니다.

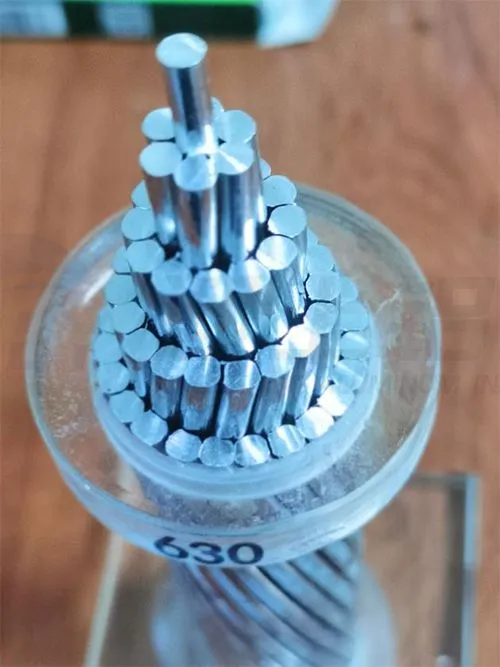

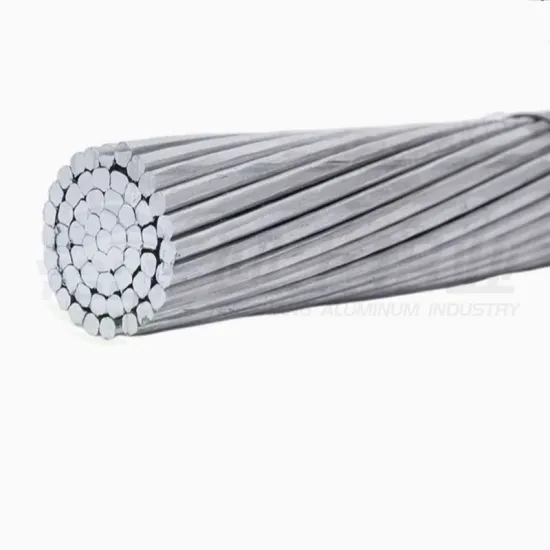

중핵 구조:동심 뒤트는 디자인을 채택해서,그것은"중심 1+외부 층 포위"방법에서 뒤틀린 다수 원형 알루미늄 단 하나 철사로 위로 만듭니다. 일반적인 가닥 수는 7,19,37 등입니다.,그리고 가닥의 수는 철사 가로 절단 증가에 따라 증가합니다.
외관 특징:전체 단면은 원형이며 매끄러운 표면과 명백한 돌출부 또는 함몰이 없습니다. 비틀림 피치는 균일하여 와이어의 전반적인 기계적 안정성을 보장합니다.
경량:알루미늄 조밀도는 단지 2.7 그램/센티미터이고,동일한 단면도의 밑에 무게는 구리 철사의 그것의 대략 1/3 입니다,매우 탑 짐과 임명 어려움을 감소시키기.
가공하게 쉬운:알루미늄 물자에는 좋은 연성이 있고 0.5 밀리미터만큼 얇은 단 하나 철사로 당겨질 수 있습니다.
직류 저항:서로 다른 전력 전송 요구 사항을 보장하기 위해 단면이 증가함에 따라 감소합니다(예:1.830 및 오메가/킬로미터 16 밀리미터 및 수퍼에 대한 0.253 및 오메가/킬로미터 120 밀리미터 및 수퍼에 대한 0.253).
전압 저항:절연 조정은 해당 전압 레벨 요구 사항을 충족하며 정격 전압에서 고장 또는 섬락 현상이 없습니다.
전압 저항:절연 조정은 해당 전압 레벨 요구 사항을 충족하며 정격 전압에서 고장 또는 섬락 현상이 없습니다.
설치 온도:-10 에서 건설하는 것이 좋습니다. 온도가 -10 이하인 경우,알루미늄 와이어는 취성이 발생하기 쉽고 절연 조치를 취해야합니다.
최대 허용 장력:건설 장력은 와이어 코어의 인장 변형을 피하기 위해 최소 고장 하중의 40%를 초과해서는 안됩니다.
농촌 전력망 건설:농촌 저전압 분배 네트워크에 적응,경량 특성은 필드 및 산 설치의 어려움을 줄이고 비용 이점은 대규모 설치에 적합합니다.
도시 낮 전압 배급:사용자 끝에 전력 배급을 달성하기 위하여 변압기와 결합된 주거 지역 및 거리에 있는 0.4 킬로볼트 가구 선을 위해 사용하는.
작은 산업 전원 분배:모터,장비,등의 전통적인 전기 필요를 충족시키기 위하여 공장 내의 10 킬로볼트 이하 동력선.
|
명목상 횡단면 |
지휘자/단 하나 철사 직경의 수 |
지휘자 구조 |
첫 번째 레이어 |
두 번째 레이어 |
세 번째 레이어 |
네 번째 레이어 |
제어 단면(밀리미터&수퍼 2;) |
미터 당 무게 |
표준 저항 |
내부 통제 저항 |
||||
|
음 |
참조 금형 |
피치 |
참조 금형 |
피치 |
참조 금형 |
피치 |
참조 금형 |
피치 |
&레;지/엠 |
오메가 |
오메가 |
|||
|
10 |
7/1.35 |
1+6 |
3.8 |
65-75 |
|
|
|
|
|
|
9.4 |
25.4 |
3.08 |
2.9876 |
|
16 |
7/1.71 |
1+6 |
4.7 |
75-90 |
|
|
|
|
|
|
15.2 |
41.1 |
1.91 |
1.8527 |
|
25 |
7/2.12 |
1+6 |
6 |
90-110 |
|
|
|
|
|
|
24 |
64.9 |
1.2 |
1.176 |
|
35 |
7/2.54 |
1+6 |
7 |
110-130 |
|
|
|
|
|
|
33.7 |
91.1 |
0.868 |
0.8506 |
|
50 |
10/2.54 |
2+8 |
8 |
120-140 |
|
|
|
|
|
|
46 |
124.3 |
0.641 |
0.6314 |
|
70 |
14/2.54 |
4+10 |
5.6 |
105-120 |
9.9 |
125-145 |
|
|
|
|
67 |
181.1 |
0.443 |
0.4364 |
|
95 |
19/2.54 |
1+6+12 |
7 |
130-145 |
11.6 |
150-170 |
|
|
|
|
92 |
248.7 |
0.32 |
0.3152 |
|
120 |
24/2.54 |
2+8+14 |
8.5 |
150-165 |
13 |
170-190 |
|
|
|
|
115 |
310.8 |
0.253 |
0.2492 |
|
150 |
30/2.54 |
4+10+16 |
5.7 |
120-140 |
9.8 |
155-170 |
14.5 |
180-205 |
|
|
143 |
386.5 |
0.206 |
0.2029 |
|
185 |
37/2.54 |
1+6+12+18 |
7 |
150-165 |
11.6 |
175-190 |
16.1 |
200-225 |
|
|
180 |
486.5 |
0.164 |
0.1624 |
|
240 |
48/2.54 |
3+9+15+21 |
10 |
190-210 |
14.2 |
215-235 |
18.5 |
235-255 |
|
|
235 |
635.2 |
0.125 |
0.1238 |
|
300 |
61/2.54 |
1+6+12+18+24 |
7 |
160-175 |
11.6 |
215-235 |
16.3 |
240-260 |
20.5 |
255-275 |
294 |
794.7 |
0.1 |
0.099 |
|
400 |
61/2.9 |
1+6+12+18+24 |
8.3 |
170-185 |
13.5 |
245-265 |
18.5 |
280-300 |
23.5 |
290-320 |
379 |
1024.4 |
0.0778 |
0.077 |
|
500 |
61/3.24 |
1+6+12+18+24 |
9.5 |
200-235 |
14.8 |
260-280 |
20.6 |
310-330 |
26.5 |
330-360 |
486 |
.1313.7 |
0.0605 |
0.0599 |
|
630 |
61/3.68 |
1+6+12+18+24 |
10.6 |
220-250 |
17.2 |
330-350 |
23.6 |
360-380 |
30 |
380-400 |
622 |
1681.3 |
0.0469 |
0.0464 |
|
프로세스 요구 사항: 1. 잘못된 단일 도체를 사용하지 않도록 이전 과정에서 그려진 도체의 상호 검사를 수행합니다. 좌초 시 장력 조절에 주의하여 단일 도체가 너무 얇게 늘어나지 않도록 하여 과도한 직류 저항을 유발할 수 있습니다. 2. 지휘자 구조,좌초 방향 및 물가 피치는 가공 요구에 응해야 합니다. 좌선은 단단해야 하고,가장 바깥쪽 층은 왼쪽으로 좌선하고,인접한 가닥은 반대 방향으로 좌선해야 합니다. 도체 표면은 매끄럽고 평평하며 기름 얼룩이 없어야하며 뿌리,균열 및 기계적 손상이 없어야합니다. 3. 솔더링은 단 하나 좌초된 지휘자에 허용됩니다,그러나 동일한 층 내의 2 개의 합동 사이 거리는 300 밀리미터 이하 이어야 하고,동일한 단 하나 철사에 2 개의 합동 사이 거리는 15 밀리미터 이하 이어야 합니다.합동은 매끄럽고 반올림되어야 합니다. 4. 이 경우 스풀의 가장 바깥 쪽 가닥과 가장자리 사이의 거리는 50 밀리미터 이상이어야합니다. 5. 엄격히 과정을 따르고 지휘자 저항,미터 당 무게 및 외부 직경이 생산을 계속하기 전에 요구 사항을 충족하는지 확인하십시오. |
||||||||||||||
